SAMPLE — 作例（架空の間取り）
マンション 2LDK の
間取り図（作例）
手書きのメモ → 見やすい間取り図

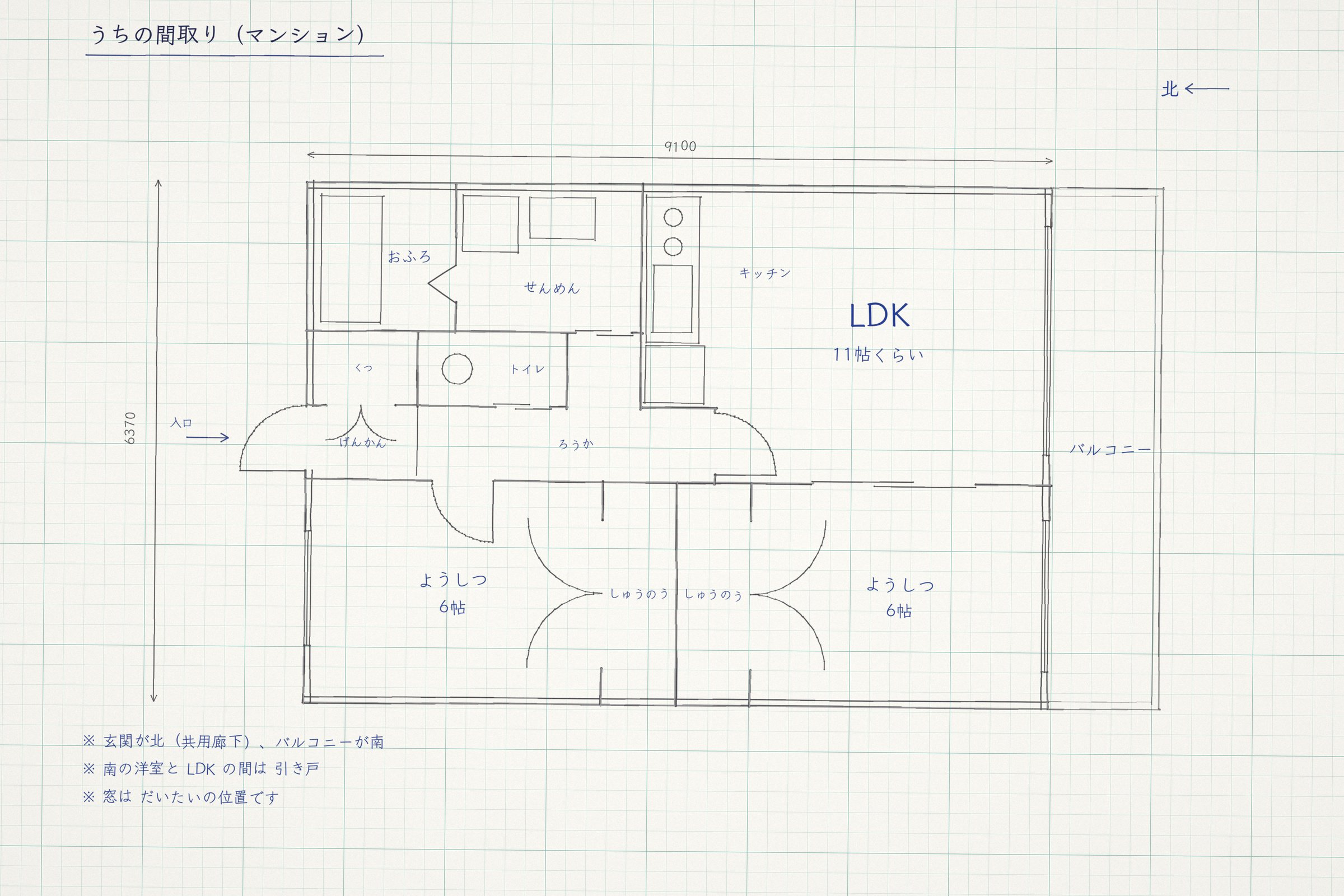

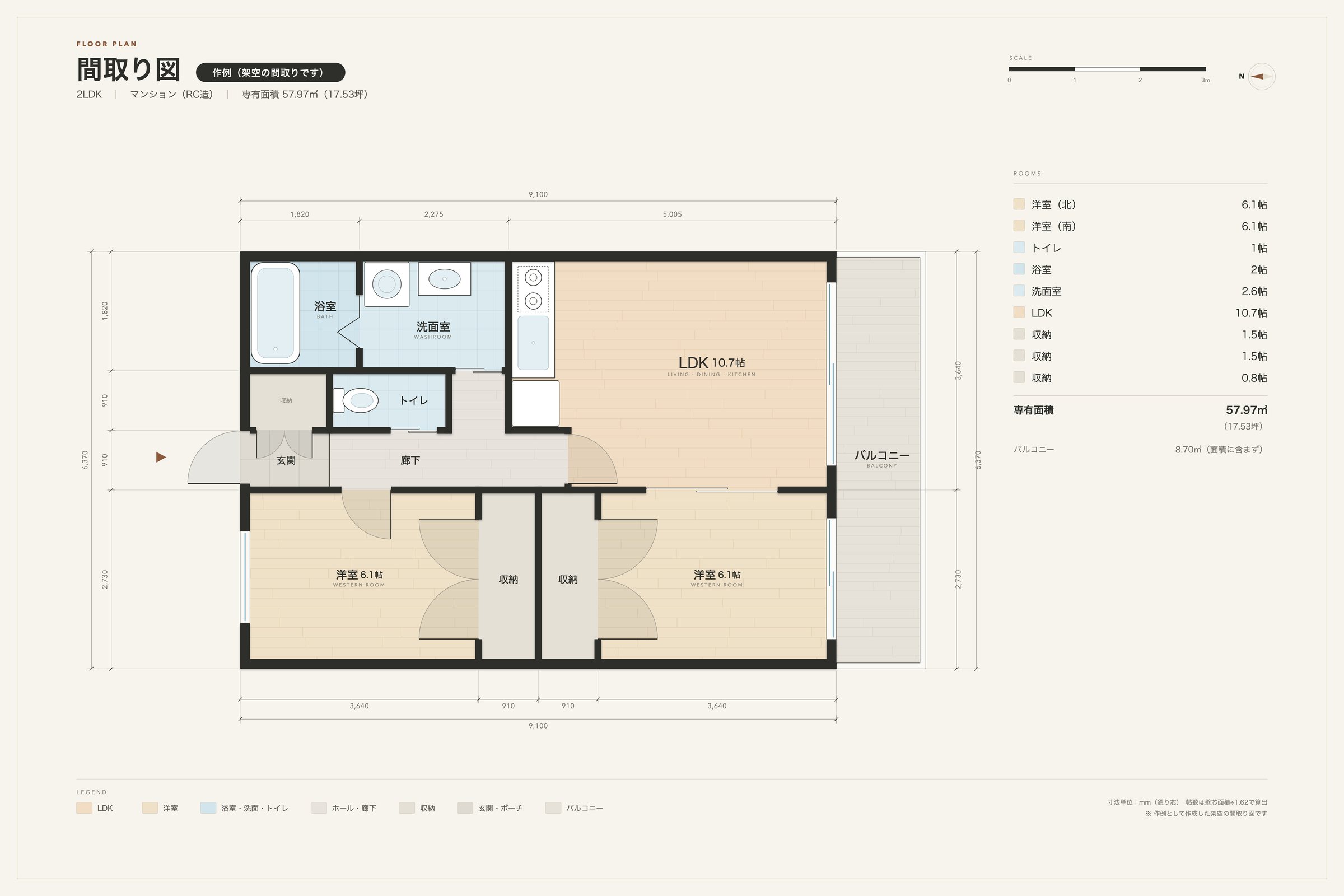

このページの間取りは、サービスの見本として作った架空のマンション（2LDK・専有面積 57.97㎡）です。左が手書きのメモ、右がそれをもとに描き起こした間取り図です。
画像をタップ・クリックすると大きく開きます。実在の家ではありません。
この作例で描いたもの
- 部屋名と帖数（帖数は壁芯面積÷1.62で計算）
- 浴室・洗面室・トイレ・キッチンの設備
- ドアの開く向き、窓の位置
- 寸法（mm）と方位
- 縦に長い間取りなので、紙に大きく収まるよう横向きに置いています（北が左、バルコニーのある南が右）。
- 南の洋室とLDKの間は引戸です。ドアと引戸、折れ戸を描き分けています。
部屋の一覧
- 洋室（北）
- 6.1帖
- 収納
- 1.5帖
- 収納
- 1.5帖
- 洋室（南）
- 6.1帖
- 収納
- 0.8帖
- トイレ
- 1帖
- 浴室
- 2帖
- 洗面室
- 2.6帖
- LDK
- 10.7帖
- 専有面積
- 57.97㎡（17.54坪）
バルコニー：8.70㎡（専有面積には含めていません）
手書きのままで大丈夫です
線がゆがんでいても、「ここは壁」「ここがドア」が分かれば図面にできます。図面に書かれていない部分や読めない部分は、勝手に補わず、お尋ねします。送り方のコツはサービスのページにまとめています。
